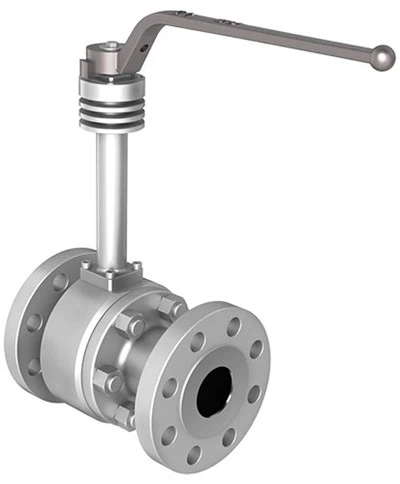

-196 asteen kryogeeninen palloventtiili

-196 asteen kryogeeniset palloventtiilit on valmistettu erittäin alhaisiin lämpötiloihin ja kryogeenisiin sovelluksiin. Venttiilit on suunniteltu integroidulla konepellin jatkeella, joka estää kryogeenisten nesteiden pääsyn varren tiivisteelle mahdollistamalla nesteiden kiehumisen ja muuttumisen kaasuksi. Tämä minimoi energiahäviön jatkeessa ja suojaa venttiiliä toimintahäiriöiltä. Venttiilin rakenteellinen eheys minimoi lämpötilavaihtelun aiheuttamat sisäisten komponenttien lämpömuodonmuutokset, mikä varmistaa korkeimman suorituskyvyn tiiviissä sulkussa kriittisillä LNG-kentillä.

VENTTIILIN SUUNNITTELU

Perustuu standardeihin BS 6364, MESC 77/200, ISO 28921‐1 ja asiakkaan vaatimuksiin

LÄMPÖTILA-ALUE

-320 - 212 astetta F (-196 - 120 astetta)

KOKO

NPS 1-30 (DN 25-750)

PAINELUOKITUS

ASME 150 - ASME 900

KASVOKKAIN

API 6D -standardin mukaisesti

LOPETA KYTKENNÄT

RF, RTJ kohtien B16.5 & B16.47 mukaan
BW, perähitsattu B16.25 mukaisesti

MATERIAALIT:

Matalalämpöinen hiiliteräs, ruostumaton teräs, duplex, super duplex, inconel.

BOY DESIGN

Taottu pultattu kaksiosainen ja kolmiosainen

ISTUIMEN SUUNNITTELU

Pehmeä tai metalli, kovapintainen pallo ja istuimet
Istuimen muotoilu estää nesteen juuttumisen kehoonteloon

OMINAISUUDET

Toissijaiset tiivisteet puhdasta grafiittia
Antistaattinen laite
Putoamista estävä varsi
Huulitiivisteen kokoonpano
Saatavana vähäpäästöinen varsitiiviste
Jatkettu konepelti matalaan ja kryogeeniseen huoltoon

OPERAATTORI

Manuaalinen: jakoavain tai vaihde riippulukolla
Käyttö: Pneumaattinen/ Hydraulinen/Sähköinen

TESTAUS JA SERTIFIOINTI

Yhteensopivuus standardien BS 6364, MESC 77/200, ISO 28921-1 tarkastusten ja testauksen kanssa

Paloturvallinen ja palotestattu API 6FA/607:n mukaisesti
SIL 3 -sertifiointi standardin IEC61508 mukaan
Hajapäästö ISO15848:n mukaan
PED 2014/68/UE
