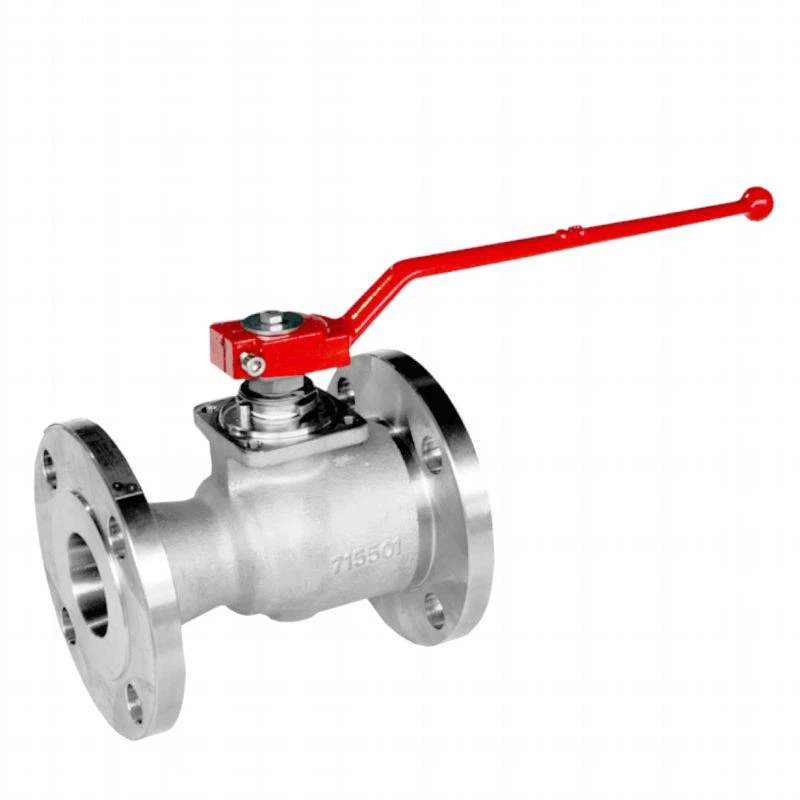

Täysreikäinen palloventtiili

Täysreikäiset kelluvat palloventtiilit valmistetaan API 6D:n mukaisesti. Venttiili on konfiguroitu taottuksi pultatuksi kaksiosaiseksi halkaisijaltaan jaetulla rungolla, joka sopii keski-/matalapaineisiin työolosuhteisiin. Yksinkertaisen rakenteensa ansiosta venttiilin istukat työnnetään suoraan runkoon.
Ylävirran virtauspaine työntää vapaasti kelluvan pallon alavirran istukkaa vasten - tuloksena oleva puristus tarjoaa täydellisen vuotamattoman tiivistysratkaisun.
Varsi on yhdistetty pallon yläosaan ja mahdollistaa venttiilin avautumisen ja sulkeutumisen neljänneskierroksen liikkeellä.
Materiaalivalikoima on täysin räätälöitävissä vastaamaan asiakkaan projektispesifikaatioita, ja saatavilla on useita ainutlaatuisia ominaisuuksia, jotka tarjoavat parannetun teknisen ratkaisun, joka sopii aggressiiviseen offshore-ympäristöön sekä syövyttäviin ja hankaaviin nesteisiin.

VENTTIILIN SUUNNITTELU

Perustuu API 6D:hen

LÄMPÖTILA-ALUE

-150 - 662 astetta F (-101 - 350 astetta)

KOKO

NPS 1/2-6 (DN 15-150)

PAINELUOKITUS

ASME 150 - ASME 2500

KASVOKKAIN

API 6D -standardin mukaisesti

LOPETA KYTKENNÄT

RF, RTJ kohtien B16.5 & B16.47 mukaan
SW, pistorasia hitsattu kohdan B16.11 mukaisesti

BOY DESIGN

Taottu/valu pultattu kaksiosainen

ISTUIMEN SUUNNITTELU

Pehmeä tai metalli, jossa Hardfacing palloissa ja istuimissa

OMINAISUUDET

Toissijaiset tiivisteet puhdasta grafiittia
Antistaattinen laite
Anti Blow out varsi
Kaksisuuntainen tiukka sulku
Saatavana vähäpäästöinen varsitiiviste
O-rengas / Huulitiivisteet ja grafiittikokoonpano

OPERAATTORI

Manuaalinen: jakoavain tai Vaihteisto riippulukolla

TESTAUS JA SERTIFIOINTI

Yhteensopivuus API 6D & ISO 5208 & API 598 tarkastuksen ja testauksen kanssa
Palonkestävä ja palotestattu API 6FA/607:n mukaisesti
SIL 3 -sertifiointi standardin IEC61508 mukaan
Hajapäästö ISO15848:n mukaan
PED 2014/68/UE

Kuinka kelluvia palloventtiilejä käytetään oikein?

· Käyttääksesi kelluvia palloventtiilejä oikein, sinun on noudatettava seuraavia vaiheita ja varotoimia varmistaaksesi venttiilin tehokkaan toiminnan ja pidennetyn käyttöiän:

· Valmistelu ennen käyttöä

· Venttiilin tyypin ymmärtäminen: Vahvista ensin venttiilin tyyppi ja ymmärrä sen perusrakenne ja toimintaperiaate.

· Tarkista venttiilin tila: Tarkista ennen käyttöä, että venttiili on normaalissa kunnossa, mukaan lukien tiivistyskyky, pallon ja venttiilin istukan välinen rako jne.

· Käsikäyttö

· Avaa venttiili

· Kierrä kahvaa vastapäivään: Kierrä venttiilin kahvaa vastapäivään maksimiasentoon varmistaaksesi, että venttiili on täysin auki.

· Tarkkaile venttiilin tilaa: Tarkkaile avautuuko venttiili tasaisesti ilman esteitä tai vuotoja.

· Säädä virtausnopeutta

· Käännä kahvaa tarpeen mukaan: Kierrä kahvaa vasta- tai myötäpäivään säätääksesi venttiilin aukkoa vähitellen virtausnopeuden säätämiseksi.

· Tarkkaile virtauksen muutoksia: Tarkkaile virtauksen muutoksia säätöprosessin aikana varmistaaksesi, että odotetut virtausvaatimukset täyttyvät.

· Sulje venttiili

· Kierrä kahvaa myötäpäivään: Kierrä kahvaa myötäpäivään minimiasentoon varmistaaksesi, että venttiili on täysin kiinni.

· Tarkista venttiilin tila: Tarkkaile, onko venttiili täysin kiinni ilman vuotoa.

· Kolme, automaattinen toiminta

· Automaattisesti säädetylle uimuriventtiilille on noudatettava seuraavia vaiheita:

·Asenna elektroninen ohjausjärjestelmä: Asenna elektroninen ohjausjärjestelmä uimuriventtiiliin, kytke virtalähde ja ohjain ja varmista, että järjestelmä toimii oikein.

·Aseta virtausparametrit: Aseta ohjaimen venttiiliä vastaavat virtausparametrit, kuten tavoitevirtausarvo, aloitusaika ja sulkemisaika.

·Käynnistä automaattinen ohjaus: Kun automaattinen ohjaustila on käynnistetty säätimessä, elektroninen ohjausjärjestelmä säätää automaattisesti venttiilin aukkoa ennalta asetettujen virtausparametrien mukaisesti saavuttaakseen virtauksen tarkan ohjauksen.

· Neljä, varotoimet

·Vältä liiallista käyttöä: Vältä käytön aikana kahvan liiallista pyörimistä tai venttiilin aukon säätämistä venttiilin vahingoittumisen välttämiseksi.

· Kiinnitä huomiota turvasuojaukseen: Kun käytät venttiiliä, kiinnitä huomiota turvatoimiin, kuten suojakäsineiden, suojalasien jne. käyttö.

·Säännöllinen tarkastus: Tarkista ja huolla venttiili säännöllisesti varmistaaksesi, että se on hyvässä kunnossa.

·Noudata toimintaohjeita: Noudata asianmukaisia ​​toimintamenetelmiä ja turvallisuusstandardeja oikean ja turvallisen toiminnan varmistamiseksi.

· Noudattamalla yllä olevia vaiheita ja varotoimia kelluvaa palloventtiiliä voidaan käyttää oikein tehokkaan virtauksen säädön ja venttiilin pitkän aikavälin vakaan toiminnan saavuttamiseksi.
