Korkean lämpötilan palloventtiili

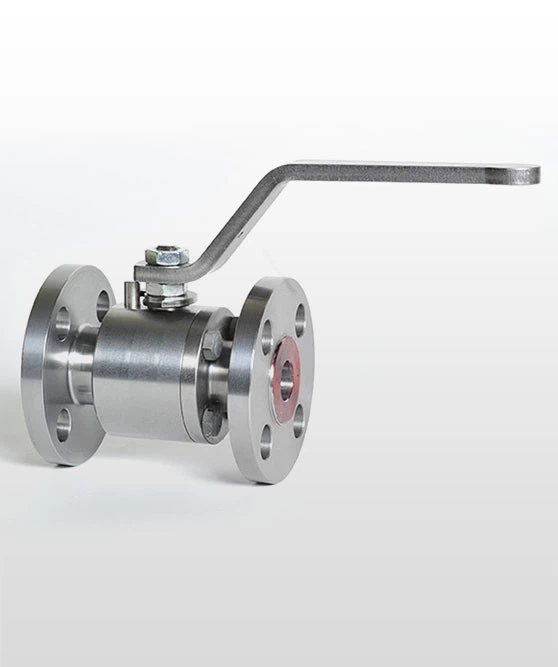

Korkean lämpötilan kelluvat palloventtiilit valmistetaan API 6D:n mukaisesti. Venttiili on konfiguroitu taottuun pultattu kaksiosainen halkaisijaltaan jaettu runkorakenne, joka sopii keski-/matalapaineisiin työolosuhteisiin. Yksinkertaisen rakenteensa ansiosta venttiilin istukat työnnetään suoraan runkoon.
Ylävirran virtauspaine työntää vapaasti kelluvaa palloa vasten alavirran istuinta - tuloksena oleva puristus tarjoaa täydellisen vuotamattoman tiivistysratkaisun.
Varsi on yhdistetty pallon yläosaan ja mahdollistaa venttiilin avautumisen ja sulkeutumisen neljänneskierroksen liikkeellä.
Materiaalivalikoima on täysin räätälöitävissä vastaamaan asiakkaan projektispesifikaatioita, ja saatavilla on useita ainutlaatuisia ominaisuuksia, jotka tarjoavat parannetun teknisen ratkaisun, joka sopii aggressiiviseen offshore-ympäristöön sekä syövyttäviin ja hankaaviin nesteisiin.

VENTTIILIN SUUNNITTELU

Perustuu API 6D:hen

LÄMPÖTILA-ALUE

-150 - 662 astetta F (-101 - 350 astetta)

KOKO

NPS 1/2-6 (DN 15-150)

PAINELUOKITUS

ASME 150 - ASME 2500

KASVOKKAIN

API 6D -standardin mukaisesti

LOPETA KYTKENNÄT

RF, RTJ kohtien B16.5 & B16.47 mukaan
SW, pistorasia hitsattu kohdan B16.11 mukaisesti

BOY DESIGN

Taottu/valu pultattu kaksiosainen

ISTUIMEN SUUNNITTELU

Pehmeä istuin, jossa Hardfacing palloissa ja istuimissa

OMINAISUUDET

Toissijaiset tiivisteet puhdasta grafiittia
Antistaattinen laite
Anti Blow out varsi
Kaksisuuntainen tiukka sulku
Saatavana vähäpäästöinen varsitiiviste
O-rengas / Huulitiivisteet ja grafiittikokoonpano

OPERAATTORI

Manuaalinen: jakoavain tai Vaihteisto riippulukolla

TESTAUS JA SERTIFIOINTI

Yhteensopivuus API 6D & ISO 5208 & API 598 tarkastuksen ja testauksen kanssa
Palonkestävä ja palotestattu API 6FA/607:n mukaisesti
SIL 3 -sertifiointi standardin IEC61508 mukaan
Hajapäästö ISO15848:n mukaan
PED 2014/68/UE

Kuinka kelluva palloventtiili toimii?

Kelluva palloventtiili toimii käyttämällä pallomaista palloelementtiä, joka kelluu venttiilin rungossa kahden tulo- ja poistopäässä olevien istukan välissä. Näin se toimii:

Venttiilin asento: Pallo on asennettu niveleen (tappi), joka mahdollistaa sen pyörimisen venttiilin rungossa. Kun venttiili on täysin auki, pallo pyörii asentoon, jossa pallossa oleva reikä on linjassa virtausreitin kanssa, jolloin neste pääsee kulkemaan vapaasti venttiilin läpi.

Venttiilin sulkeminen: Venttiilin sulkemiseksi palloa käännetään 90 astetta (tai neljänneskierros). Tämä saattaa pallon kiinteän osan linjaan virtausreitin kanssa, mikä estää nesteen virtauksen.

Kelluva mekanismi: Kelluvassa palloventtiilissä oleva pallo ei ole nivel paikallaan. Sen sijaan se "kelluu" tulo- ja ulostuloistuinten välissä. Kun venttiili on kiinni, nestepaine työntää pallon myötävirtaistukkaa vasten luoden tiivisteen. Tämä paineavusteinen tiiviste auttaa varmistamaan tiukan sulkemisen ja vähentää suuren vääntömomentin tarvetta venttiilin sulkemiseen.

Tiivistys: Pallo ja tiivisteet on suunniteltu tarkasti luomaan luotettava tiiviste venttiilin ollessa kiinni. Istuimet on tyypillisesti valmistettu pehmeästä materiaalista, joka mukautuu pallon pintaan ja luo tiukan istuvuuden. Itse pallon pinnalla voi myös olla pehmeää tiivistysmateriaalia tiivistyskyvyn parantamiseksi.

Venttiilin avaaminen: Venttiilin avaamiseksi uudelleen pallo käännetään takaisin auki-asentoon, jolloin pallossa oleva reikä kohdistetaan virtausreittiin. Tämä mahdollistaa nesteen virtauksen vapaasti venttiilin läpi.

Virtauksen ohjaus: Kelluvia palloventtiilejä käytetään usein on-off-ohjaukseen, mikä tarkoittaa, että ne ovat täysin auki tai täysin kiinni. Jotkut mallit mahdollistavat kuitenkin osittaisen avaamisen, mikä mahdollistaa virtauksen ohjauksen kääntämällä palloa täysin avoimen ja täysin kiinni väliseen asentoon.

Kaiken kaikkiaan kelluva palloventtiili toimii käyttämällä sen läpi virtaavan nesteen painetta tiiviin tiivistyksen luomiseen, kun venttiili on kiinni. Pallon kyky kellua istuinten välissä mahdollistaa tarkan kohdistuksen ja hyvän tiivistyksen.
