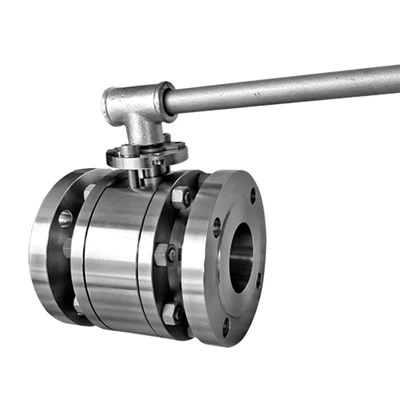

Pieni kelluva palloventtiili

Pienet kelluvat palloventtiilit valmistetaan API 6D:n mukaisesti. Venttiili on konfiguroitu taottuun pultattu kaksiosainen halkaisijaltaan jaettu runkorakenne, joka sopii keski-/matalapaineisiin työolosuhteisiin. Yksinkertaisen rakenteensa ansiosta venttiilin istukat työnnetään suoraan runkoon.
Ylävirran virtauspaine työntää vapaasti kelluvan pallon alavirran istukkaa vasten - tuloksena oleva puristus tarjoaa täydellisen vuotamattoman tiivistysratkaisun.
Varsi on yhdistetty pallon yläosaan ja mahdollistaa venttiilin avautumisen ja sulkeutumisen neljänneskierroksen liikkeellä.
Materiaalivalikoima on täysin räätälöitävissä vastaamaan asiakkaan projektispesifikaatioita, ja saatavilla on useita ainutlaatuisia ominaisuuksia, jotka tarjoavat parannetun teknisen ratkaisun, joka sopii aggressiiviseen offshore-ympäristöön sekä syövyttäviin ja hankaaviin nesteisiin.

VENTTIILIN SUUNNITTELU

Perustuu API 6D:hen

LÄMPÖTILA-ALUE

-150 - 662 astetta F (-101 - 350 astetta)

KOKO

NPS 1/2-6 (DN 15-150)

PAINELUOKITUS

ASME 150 - ASME 2500

KASVOKKAIN

API 6D -standardin mukaisesti

LOPETA KYTKENNÄT

RF, RTJ kohtien B16.5 & B16.47 mukaan
SW, pistorasia hitsattu kohdan B16.11 mukaisesti

BOY DESIGN

Taottu/valu pultattu kaksiosainen

ISTUIMEN SUUNNITTELU

Pehmeä tai metalli, jossa Hardfacing palloissa ja istuimissa

OMINAISUUDET

Toissijaiset tiivisteet puhdasta grafiittia
Antistaattinen laite
Anti Blow out varsi
Kaksisuuntainen tiukka sulku
Saatavana vähäpäästöinen varsitiiviste
O-rengas / Huulitiivisteet ja grafiittikokoonpano

OPERAATTORI

Manuaalinen: jakoavain tai Vaihteisto riippulukolla

TESTAUS JA SERTIFIOINTI

Yhteensopivuus API 6D & ISO 5208 & API 598 tarkastuksen ja testauksen kanssa
Palonkestävä ja palotestattu API 6FA/607:n mukaisesti
SIL 3 -sertifiointi standardin IEC61508 mukaan
Hajapäästö ISO15848:n mukaan
PED 2014/68/UE
